РЕАЛІЗОВАНИЙ ПРОЄКТ · ДНІПРО

Резервне живлення квартири 170 м² у Дніпрі — Deye 6 кВт + 10,24 кВт·год

Система резервного електроживлення для квартири площею 170 м² на вул. Старокозацькій у Дніпрі. До резервної системи підключена вся квартира — при відключенні зовнішньої мережі живлення автоматично переходить на інвертор та акумулятори.

6 кВтпотужність інвертора

10,24 кВт·годзагальна ємність АКБ

170 м²площа квартири

Розрахувати свою систему →Монтаж у Дніпрі

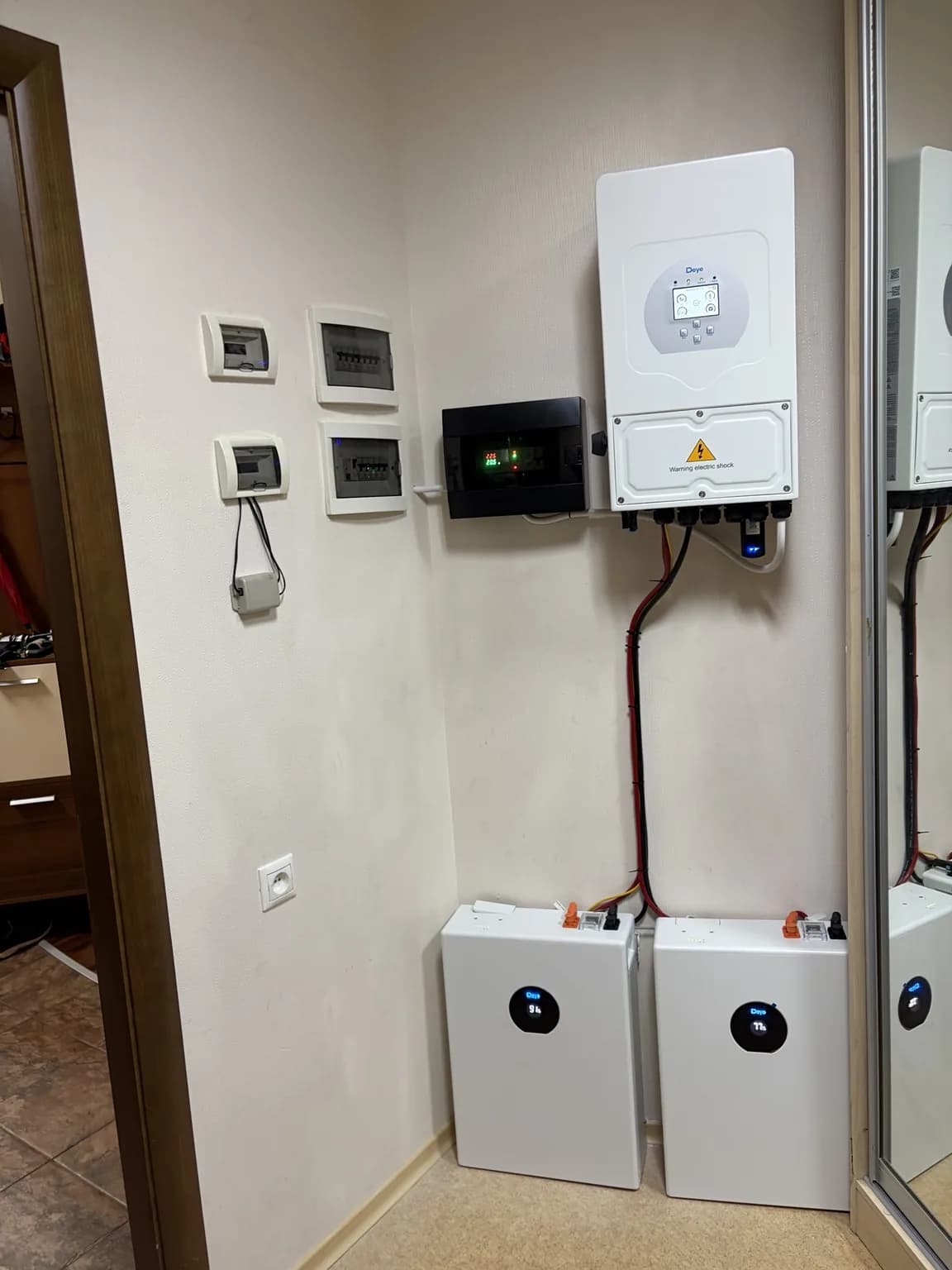

Готова система резервного живлення Deye 6 кВт з двома акумуляторами у квартирі в Дніпрі

ЗАВДАННЯ

Резервне живлення всієї квартири

Завданням було організувати резервне електроживлення квартири площею 170 м² без поділу на окремі резервні розетки або спеціально виділені лінії.

Система побудована на гібридному інверторі Deye потужністю 6 кВт та двох LiFePO₄ акумуляторах Deye загальною ємністю 10,24 кВт·год. Уся квартира підключена до резервного контуру.

РЕЗЕРВНІ СПОЖИВАЧІ

Що працює від системи

Уся квартира площею 170 м²
Освітлення
Розеткові групи
Побутова техніка
Інтернет та мережеве обладнання
Інші споживачі в межах потужності інвертора

ДО МОНТАЖУ

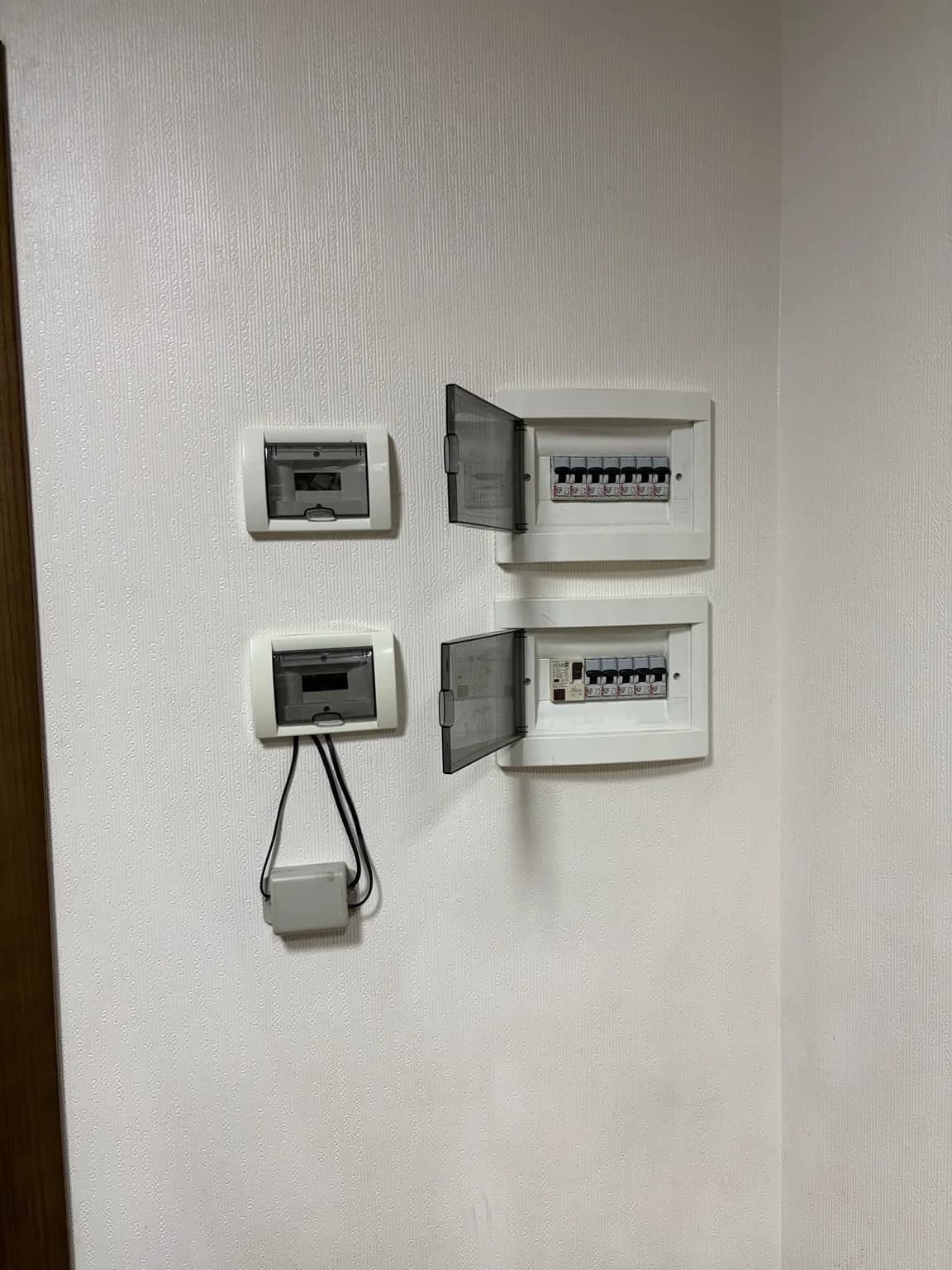

Існуючі електрощити квартири

Перед монтажем було проаналізовано існуючу систему електропостачання квартири та визначено оптимальний спосіб інтеграції резервного джерела живлення.

Основним завданням було зберегти існуючий розподіл електричних груп і підключити до резервної системи всю квартиру без необхідності повністю перебудовувати існуючі щити.

ОБЛАДНАННЯ

Що встановили на об’єкті

Основою системи став гібридний інвертор Deye 6 кВт та два LiFePO₄ акумулятори Deye SE-F5 Pro-C. Автоматичне перемикання та контроль параметрів мережі реалізовано на обладнанні TOMZN.

Гібридний інвертор

Deye SUN-6K-SG05LP1-EU-AM2-P

6 кВт · однофазний · низьковольтна система

Акумуляторна система

2 × Deye SE-F5 Pro-C

LiFePO₄ · 10,24 кВт·год · 51,2 В

Автоматичне резервування

TOMZN TOQ6-63 2P

АВР · 63 А · автоматичне перемикання живлення

Контроль та захист

TOMZN TOVPD1-40-VA

40 А · контроль напруги та струму · цифрова індикація

Загальна вартість реалізації на момент монтажу150 100 грнІнвертор та 2 акумулятори — 134 200 грн · автоматика — 4 900 грн · монтаж — 7 000 грн · доставка інвертора та акумуляторів — 4 000 грн.

МОНТАЖ

Процес реалізації

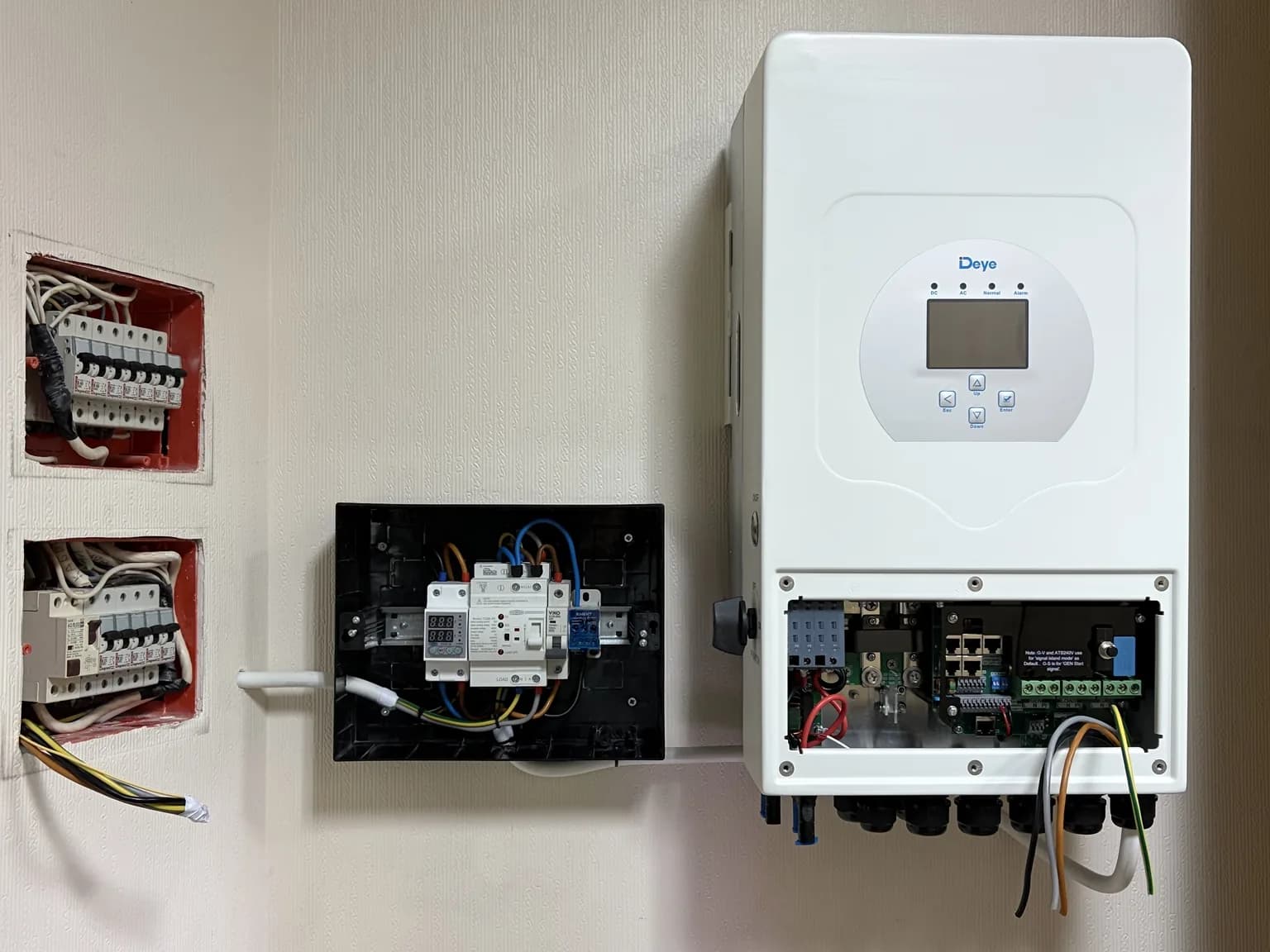

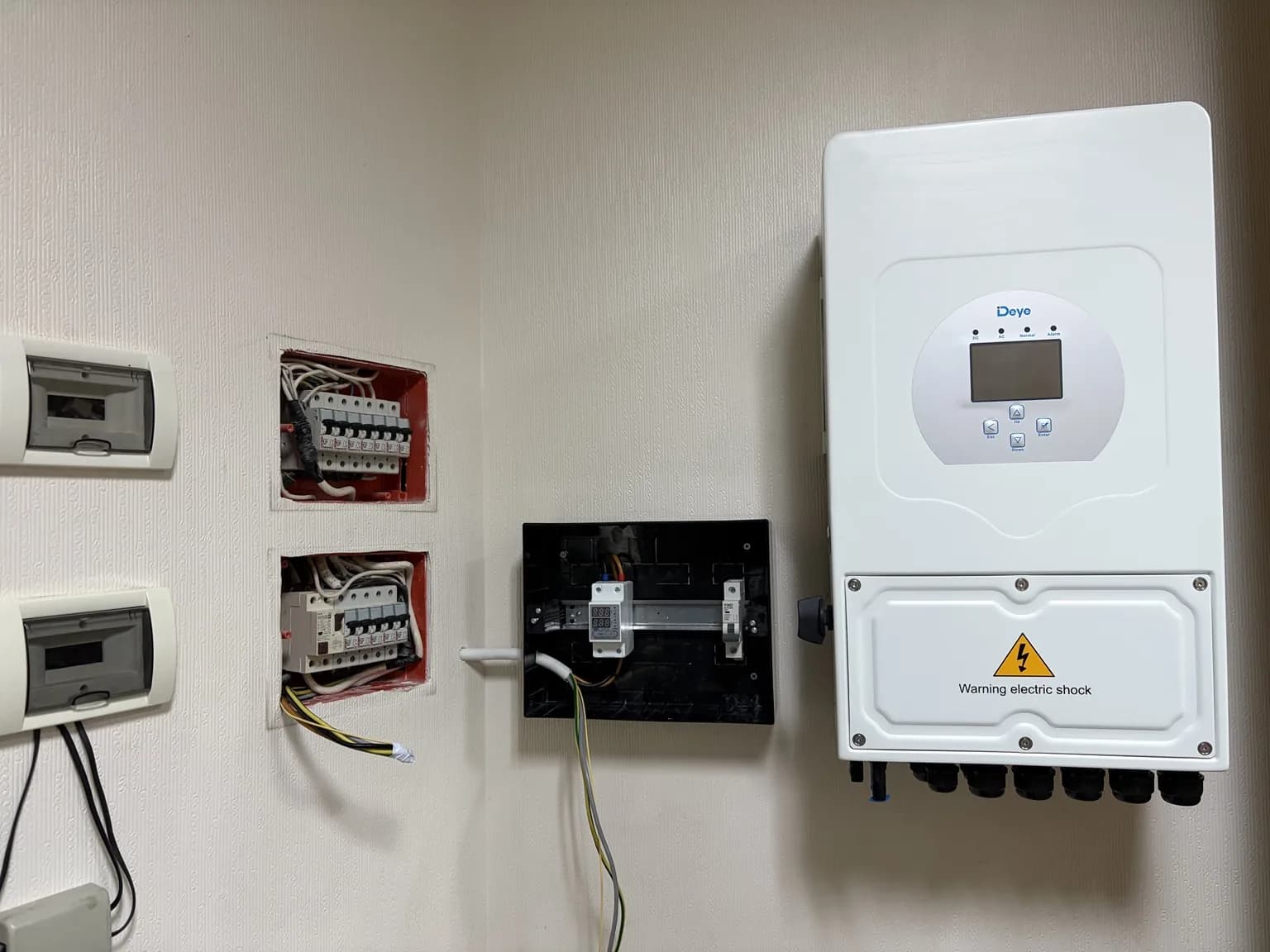

Підключення інвертора Deye 6 кВт та автоматики TOMZN — Підключення Deye 6 кВт та автоматики TOMZN

Готова система Deye 6 кВт з двома акумуляторами Deye — Deye 6 кВт + 2 × 5,12 кВт·год

ВИКОНАНІ РОБОТИ

Від підготовки електрощита до запуску системи

Проаналізовано існуючу систему електропостачання квартири
Підготовлено схему підключення резервного живлення всієї квартири
Змонтовано окремий щит автоматики та захисту
Встановлено АВР TOMZN TOQ6-63 2P
Встановлено реле контролю напруги та струму TOMZN TOVPD1-40-VA
Встановлено гібридний інвертор Deye потужністю 6 кВт
Підключено два LiFePO₄ акумулятори Deye загальною ємністю 10,24 кВт·год
Налаштовано зв’язок інвертора з акумуляторною системою
Перевірено автоматичне перемикання між мережею та резервним живленням
Виконано тестування квартири під навантаженням

РЕЗУЛЬТАТ

Квартира 170 м² повністю підключена до резервного живлення

Після завершення монтажу резервне живлення подається на всю квартиру. При зникненні зовнішньої мережі система автоматично переводить квартиру на живлення від інвертора та акумуляторів.

Два акумулятори Deye забезпечують загальний запас енергії 10,24 кВт·год, а інвертор потужністю 6 кВт дозволяє користуватися основними побутовими споживачами в межах доступної потужності системи.

Розрахувати резервне живлення →Монтаж резервного живлення у Дніпрі →

Завершений монтаж резервного живлення квартири на Старокозацькій у Дніпрі
